變電站動力環境監控系統基于物聯網技術，按照感知層、網絡層、應用層的標準架構，對開關站、配電站房、環網箱等設備的各類環境和設備檢測進行數據監測、動態展示和故障預警，提供配網設備監測服務，極大地降低運檢人員的維護工作量，加強配網安全、保衛、火警監視，同時提高配網安全運行。

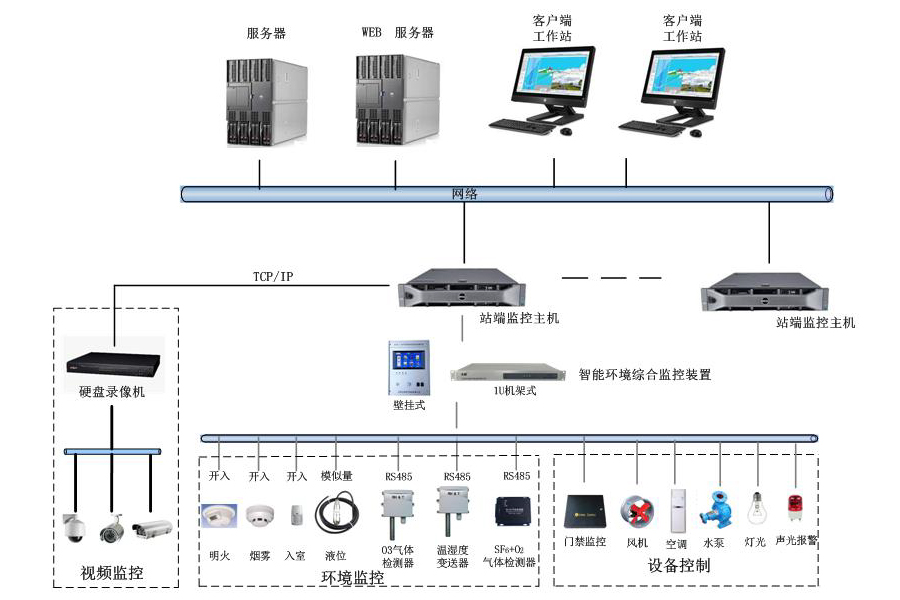

1.系統架構

變電站動力環境監控系統主要分為三大部分，感知層、網絡層和應用層。

感知層包括各種感知傳感器（環境感知、設備感知、圖像感知）、匯聚單元（變電站環境綜合監控裝置）。感知層安裝在各個開關站、配電房、環網箱內，實時監測現場實際環境狀態及各項參數，如明火、煙霧、人員非法入侵、動物入侵、電纜溝進水、環境溫濕度、門禁管理、空調控制、SF6 濃度、O2 含量、除濕機控制、開關柜內電纜接點溫度、開關柜內局放監測等。

網絡層主要由接入網關組成，電力物聯網感知的數據既可以通過APN/4G 專網/光纖網絡上傳，也可以借助DTU/FTU/TTU 的通信接口通過電力自動化網絡上傳。網絡層負責實現終端設備和物聯網平臺之間的數據傳輸，包括終端上行發送的采集數據、應答信號和網絡心跳等信息，以及物聯網平臺下發的控制命令、廣播信息和應答信息等功能。

應用層主要由各類系統主站及各類數據、應用服務組成，主要用于從接入網關接收傳感器采集上傳的監測數據，進行抽取、分析、展示等處理工作，共同構成一個完整的智能電力物聯網應用系統一體化信息平臺系統。

2.采集接入功能

采集實時視頻流數據、巡檢照片、語音對話、自檢信息、告警信息；采集所內門禁、紅外雙鑒/三鑒、激光對射、玻璃破碎等告警信息、自檢信息。

采集火災處理單元的現場探測信息、設備自檢信息。

采集溫、濕度傳感器、水浸傳感器、SF6 監測傳感器、空調等設備運行信息、告警信息及自檢信息。

采集環境溫度、風、雨、雪等氣象信息。

 采集燈光控制器、水泵、風機等動力環境設備的運行信息。

3.視頻監控及巡檢

視頻監控具有視頻顯示、圖像存儲與回放、視頻控制、視頻巡檢、智能圖像識別、紅外熱成像監測等功能，其中紅外熱成像監測為可選功能。

4.安全防范及門禁管理

通過各種探測和傳感技術的綜合應用，針對變電所周界場所，實現在入侵破壞前的預警作用。

對圍墻、大門、窗戶進行監視和入侵探測，對非法侵入進行提示警告，以保障變電所場地及周邊環境的安全。

實時展示安防設備的工作狀態、告警狀態，可對安防設備進行布防和撤防。

 門禁支持遠方控制及音頻、視頻對話、權限設定等功能，并應能從內部手動解鎖。

5.環境及火災報警

對站內的溫度、濕度、風力、水浸、SF6 濃度等環境信息進行實時采集、處理和上傳。

安裝獨立的火災報警系統，實時監測煙霧、溫度、火光等火災隱患和險情，及時處理報警和聯動信息。

6.控制、報警及聯動

可對照明、風機、水泵、空調、門禁、攝像頭等設備進行遠方控制。

報警時彈出報警信號，支持用戶自定義的輔助設備聯動或報警聯動。
